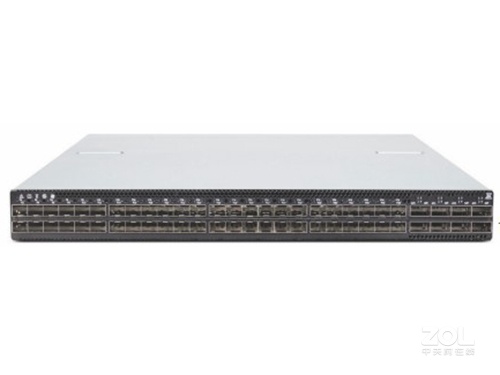

MSN2410-CB2F

Mellanox Spectrum based 25GbE/100GbE 1U Open Ethernet switch with Onyx, 48 SFP28 ports and 8 QSFP28 ports, 2 Power Supplies (AC), x86 CPU, short depth, P2C airflow, Rail Kit

基于 Spectrum 的 48 端口 25GbE + 8 端口 100GbE 开放式以太网平台

SN2410 提供最可预测、最高性能的 100GbE ToR 交换平台以适应当今数据中心不断增长的需求。

SN2410 交换机是基于 ONIE（开放式网络安装环境）的平台，支持安装多个操作系统，并且利用了开放式网络的优势和 Mellanox Spectrum™ ASIC 的功能。

SN2410 具有三种操作模式。该系列可预装 MLNX-OS®，这种本土操作系统考虑了常见网络用户体验并提供行业标准 CLI。该系列也可预装 Cumulus® Linux，这种革新型操作系统考虑了从服务器到交换机的 Linux 用户体验，并为大型应用程序提供了丰富的路由功能。最后，它还能附带裸机 ONIE 映像，该映像可以安装在上述操作系统或其他基于 ONIE 的操作系统上。

SN2410 交换机每个端口的速度范围为 10Gb/s 到 100Gb/s，非常适用于架顶式 (ToR) 解决方案，可为用户提供最大的灵活性。该交换机采用优化的端口配置，支持以 10GbE 或 25GbE 的速度通过机架高速连接到任何服务器。其 100GbE 上行链路端口支持多种阻塞率以满足任何应用程序的需求。

由 Spectrum ASIC 提供支持，配备 8 个以 100GbE 速度运行的端口（可拆分为 16 个以 50GbE 速度运行的端口）和 48 个以 25GbE 速度运行的端口，SN2410 具有紧凑的 1RU 规格尺寸，以标志性的 5.95Bpps 处理能力实现 4Tb/s 的巨大吞吐量。

SN2410 延续了 Mellanox 交换机系统性能绝佳这一优良传统，为 100GbE 交换和路由元件提供全球最低延迟，同时实现市场上的最低功耗。在不同速度下各端口之间进行交换或路由时保持低延迟，利用执行动态优化缓冲的智能直通体系架构，消除端口之间的任何依赖性。借助 SN2410，用户可以大规模应用 25、40、50 和 100GbE，且无需改变电力基础设施。

SN2410 是 Mellanox 提供的完整端到端解决方案的重要组成部分，可在数据中心内提供 10GbE 到 100GbE 的网络互连。此解决方案中的其他设备包括基于 ConnectX®-4 的网卡和 LinkX™ 铜缆或光缆。这种端到端解决方案基于 Mellanox NEO™，它是一种管理应用程序，可以清除部署网络时存在的一些主要障碍。NEO 采用经过完全认证的交互式设计，可提高服务时效，并最终提高投资回报率。

SN2410 提供了卓越的硬件功能，包括灵活动态的共享缓冲区和可预测的线速性能，同时确保任意数据包大小都是零丢包。

在 Spectrum 为 SN2410 提供推动力和加速度的同时，该系统在使用基于 x86 的处理器运行时还获得其他方面的功能，这让此系统不仅成为性能最佳的交换机架构元素，而且还能将运行 Linux 的服务器整合到同一设备。这开辟了兼具高 CPU 处理能力和最佳交换结构的多个应用方面，创造出一个具有独特设备功能的强大机器，能够改进众多网络实现范例。

SN2410 以太网交换机系列主要面向部署 25GbE 服务器的数据中心，Mellanox 还提供 SN2410B 系列，面向采用 10GbE 服务器的数据中心。SN2410B 交换机价格优惠，面向 10GbE 服务器市场，提供 100GbE 上行链路以及 Spectrum 高级功能集，可进一步节约成本和减少布线。

功能特性

第 2 层功能集

– 10/25/40/50/56/100GbE

– 88K 二层转发条目

– 静态 MAC

– 巨型帧（9216 字节）

– VLAN 802.1Q (4K)

– Q-In-Q 技术

– 802.1W 快速生成树协议

– BPDU 过滤

– 根防护

– 环路防护

– BPDU 防护

– 802.1Q 多生成树协议

– PVRST+（快速每 VLAN 生成树+）

– 802.3ad 链路聚合/LACP

– 32 个端口/信道

– 每个系统 64 组

– 多机箱链路聚合组 (MLAG)

– 802.3X 流量控制

– 802.1Qbb 优先级流量控制 (PFC)

– 802.1Qaz 增强型传输选择 (ETS)

– DCBX

– ECN

– QoS-资格认定、重写、监管器

– 802.1AB LLDP

– IGMP V1、V2、监听、查询器

– 访问控制列表 (二层-四层)

– sFlow

– 端口镜像

– 802.1X - 基于端口的网络访问控制

第 3 层功能集

– 静态路由 IPv4

– OSPFv2

– BGPv4

– 用于路由的路由器端口接口

– 用于路由的 VLAN 接口

– PIM Bi-Dir

– DHCP 中继

– ECMP，64 路

– VRRP

– IGMP 监听查询器

网络管理

– NEO

– 100/1000 管理端口

– 带内管理

– 串行控制台端口

– SDN

– OpenFlow

– 嵌入式 Puppet 代理

– RADIUS

– TACACS+

– LDAP

– SSHv2

– DHCP/Zeroconf

– 行业标准 CLI

– 通过 IPv4/IPv6 进行管理

– Telnet

– 通过 SCP、FTP 和 TFTP 客户端下载文件

– 网络时间协议 (NTP)

– Syslog

– 双软件映像

– 自动温度控制

– 系统警报

– 端口计数器

– 事件通知

– SNMP v1、v2、v3

– 通过电子邮件通知

– Web 用户界面

– 预定义的计划脚本

– 系统运行状况监控

规格

电源规格

– 使用无源线缆时的典型功率

(ATIS)：165 瓦

– 输入范围：100-127 VAC，

200-240VAC

– 频率：50-60Hz，单相交流，4.5A，2.9A

物理特性

– 尺寸：

1.72 英寸 (43.8mm) 高 x

17.24 英寸 (438mm) 宽 x

17 英寸 (436mm) 深

– 重量：8.52 千克（18.8 磅）

支持的模块和线缆*

– QSFP28、SFP28 短距离和长距离光纤

– QSFP28、SFP28 DAC 线缆

– QSFP 分支线缆 100GbE 至 4x25GbE 和 40GbE 至 4x10GbE DAC，光纤

– QSFP 分支线缆 100GbE 至 2x50GbE DAC，光纤

– QSFP AOC

– 1000BASE-T 模块
